MSK Academy1. Vista ventrale

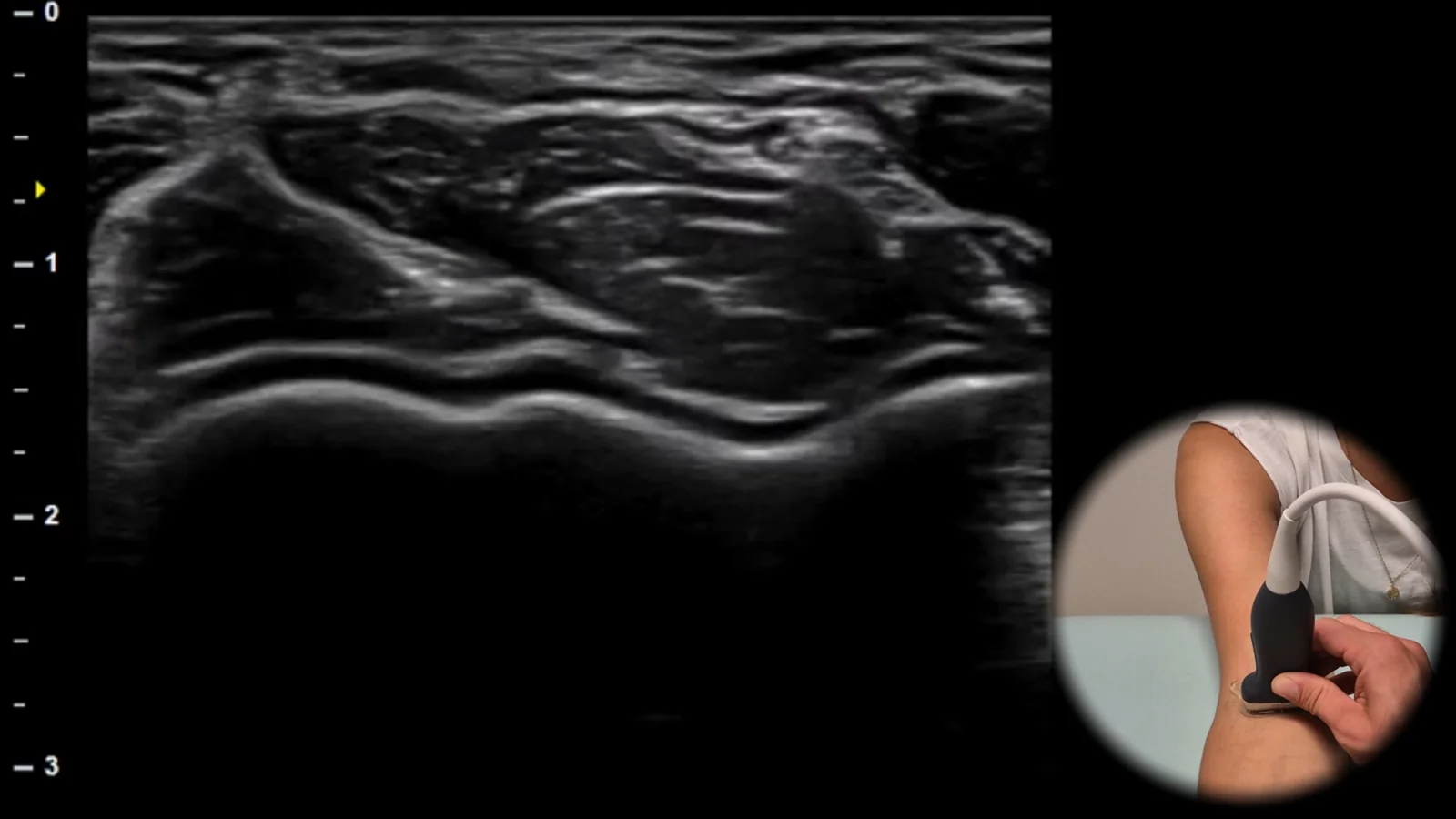

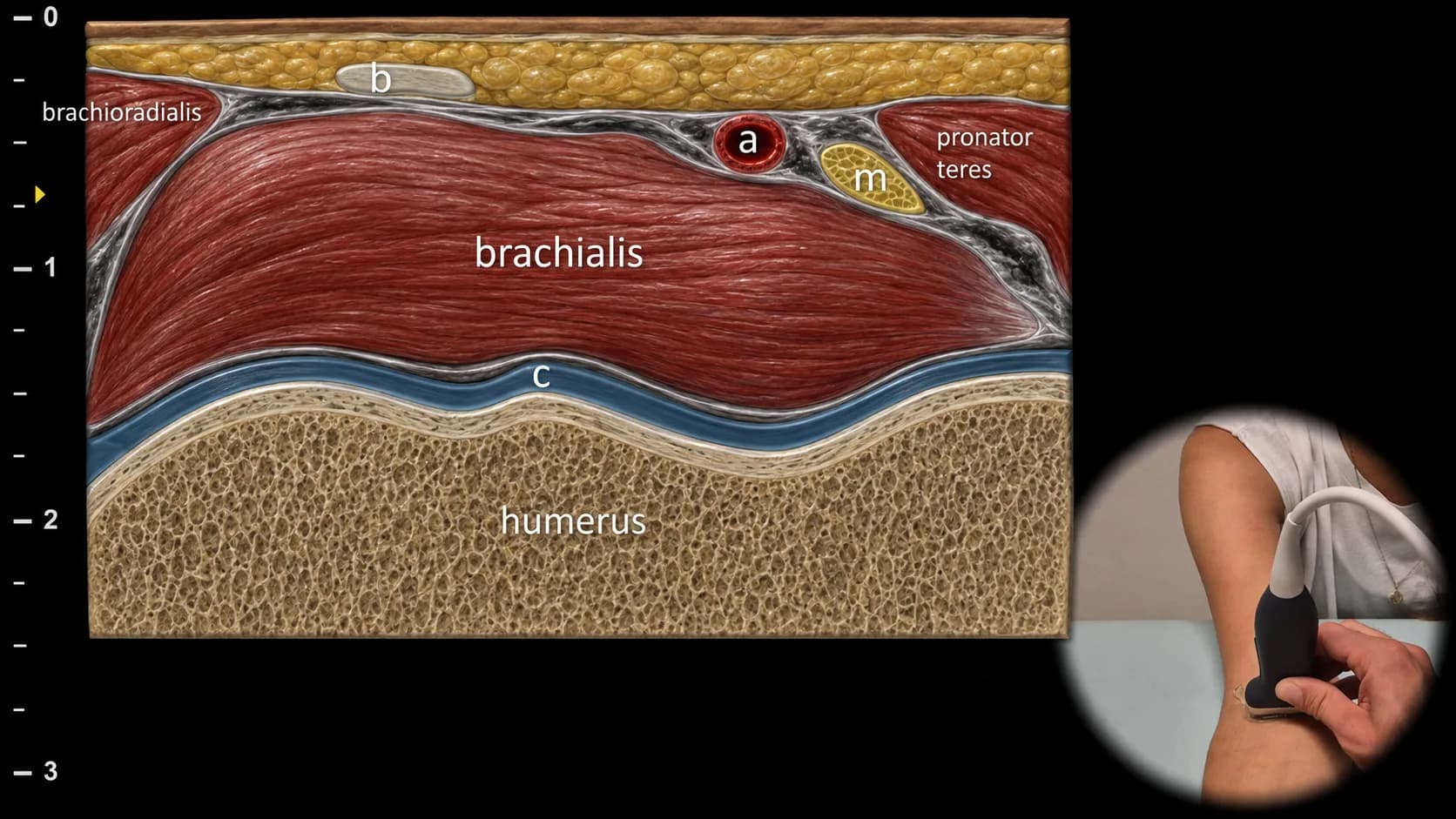

Figura 1. Vista ventrale, piano trasversale
- b: tendine distale del biceps brachii, a: arteria brachialis, m: nervus medianus, c: cartilagine. Sezione trasversale anteriore del gomito con visualizzazione della regione radio-omerale, delle strutture neurovascolari e della cartilagine.
- La sezione trasversale anteriore del gomito mostra l’epifisi distale dell’omero con uno strato di cartilagine articolare.
- Nella proiezione sono contemporaneamente ben visibili le strutture neurovascolari e i gruppi muscolari circostanti.
Figura 1. Vista ventrale, piano trasversale. b: tendine distale del m. biceps brachii, a: a. brachialis, m: n. medianus, c: cartilagine
Sezione ecografica trasversale della parte anteriore dell’articolazione del gomito. L’omero distale appare come una linea corticale iperecogena ricoperta da uno strato cartilagineo ipoecogeno. Nell’area circostante sono visibili il m. brachialis, il m. pronator teres, il m. brachioradialis e il tendine distale del m. biceps brachii (b). In questa proiezione sono chiaramente visibili anche le strutture neurovascolari, in particolare l’a. brachialis (a) e il n. medianus (m).
Nota clinica
Questa proiezione è adatta per l’orientamento nei tessuti molli anteriori e per la valutazione delle strutture neurovascolari.

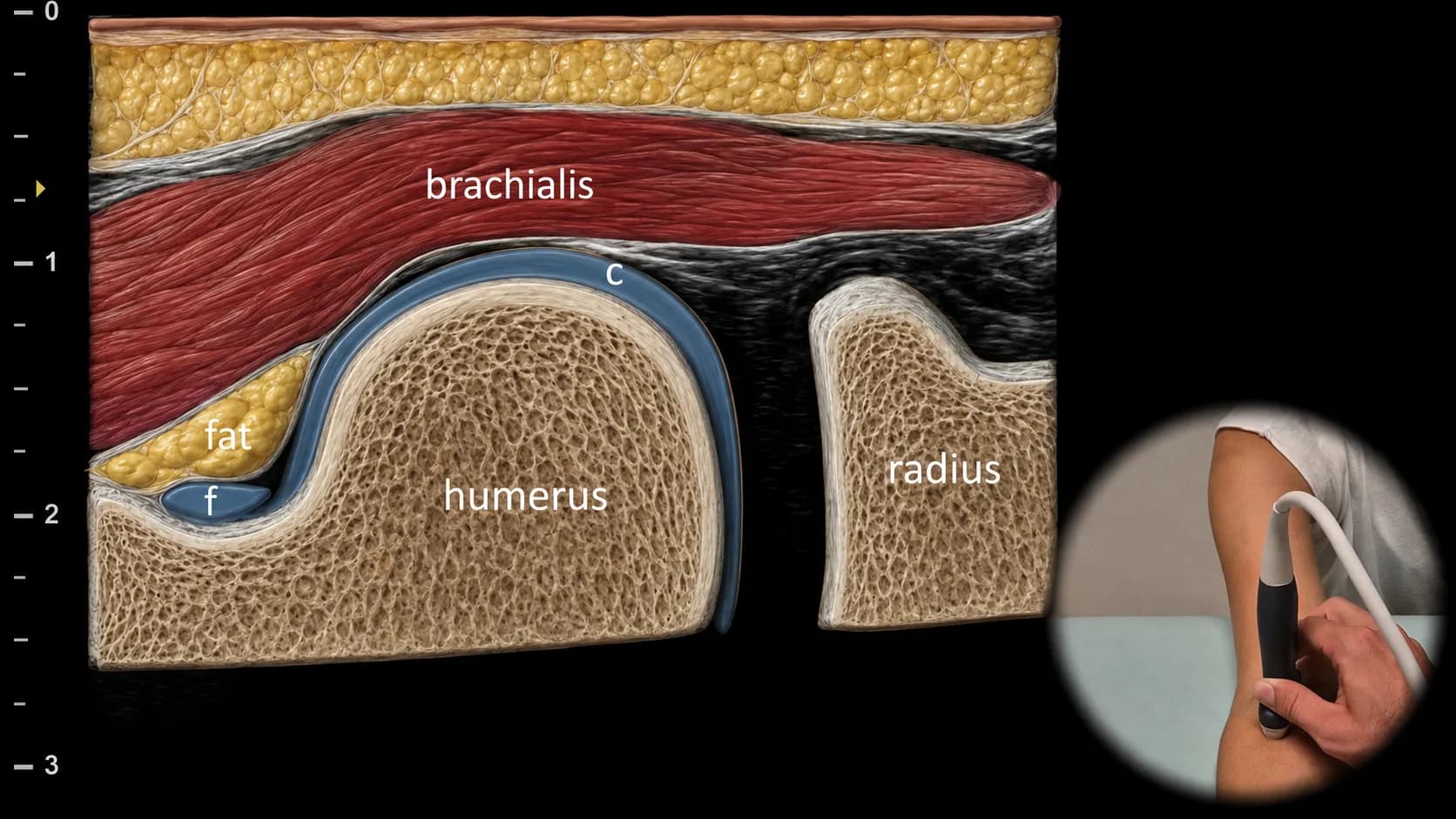

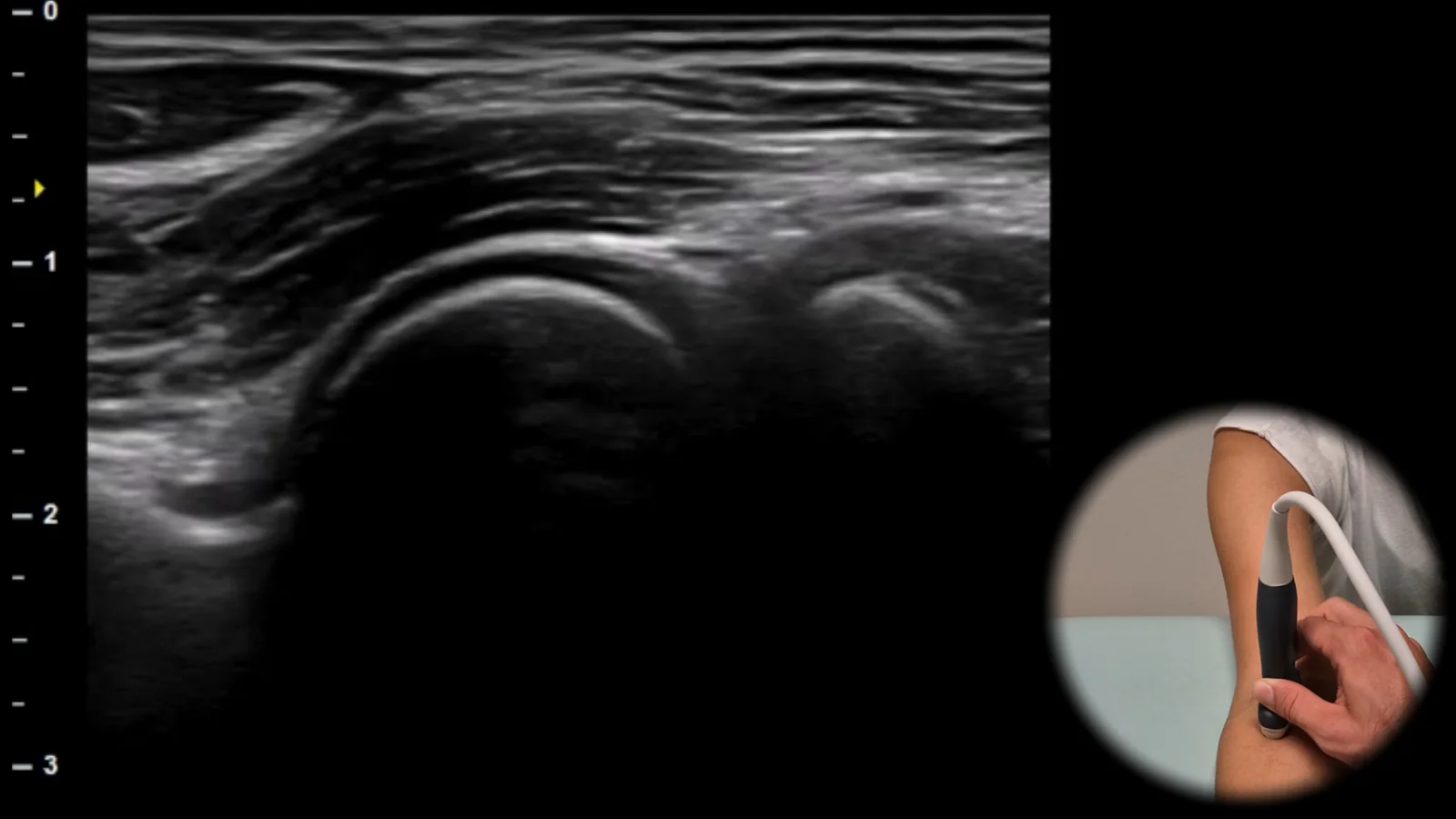

Figura 2. Vista ventrale, piano sagittale, lato radiale
- c: cartilagine, f: liquido intra-articolare. Scansione longitudinale dell’articolazione radio-omerale adatta alla valutazione del liquido nella fossa radiale e nel recesso anteriore.
- La scansione radiale longitudinale mostra l’articolazione radio-omerale, la fossa radiale e il recesso anteriore.
- È adatta al rilevamento del liquido intra-articolare e delle alterazioni sinovitiche.
Figura 2. Vista ventrale, piano sagittale, lato radiale. c: cartilagine, f: liquido nell’articolazione del gomito
Sezione ecografica longitudinale della porzione radiale anteriore dell’articolazione del gomito, focalizzata sull’articolazione radio-omerale. Sono visibili la testa del radio, il capitulum humeri e la fossa radiale, che può contenere una piccola quantità di grasso e liquido (f). Sulla superficie dell’omero è visibile uno strato di cartilagine ialina (c). Tra i tessuti molli circostanti, il muscolo brachiale è quello più chiaramente visibile.
Nota clinica
In questa proiezione, ricerchiamo principalmente la presenza di liquido intra-articolare nella regione della fossa radialis e del recesso anteriore.

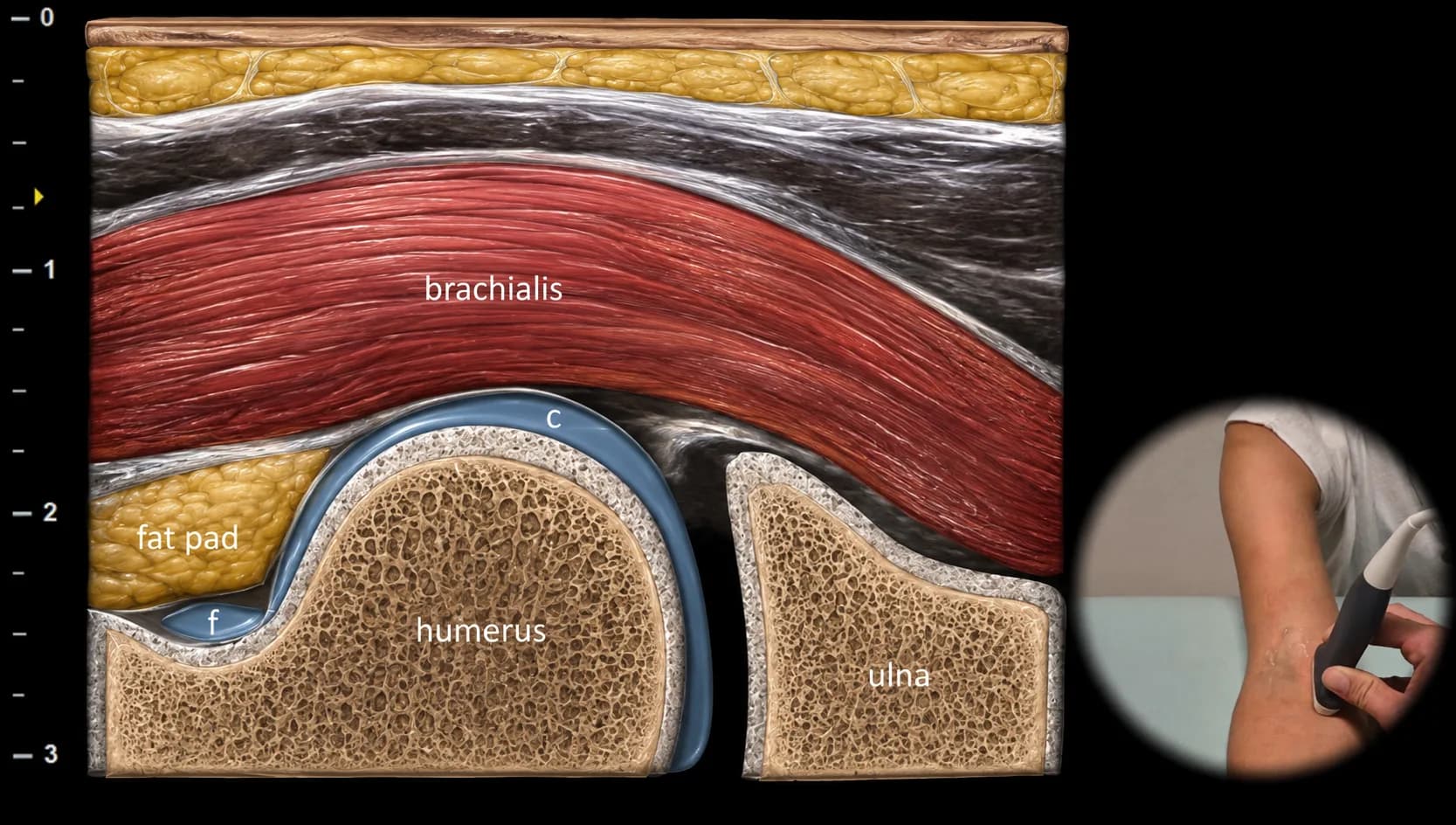

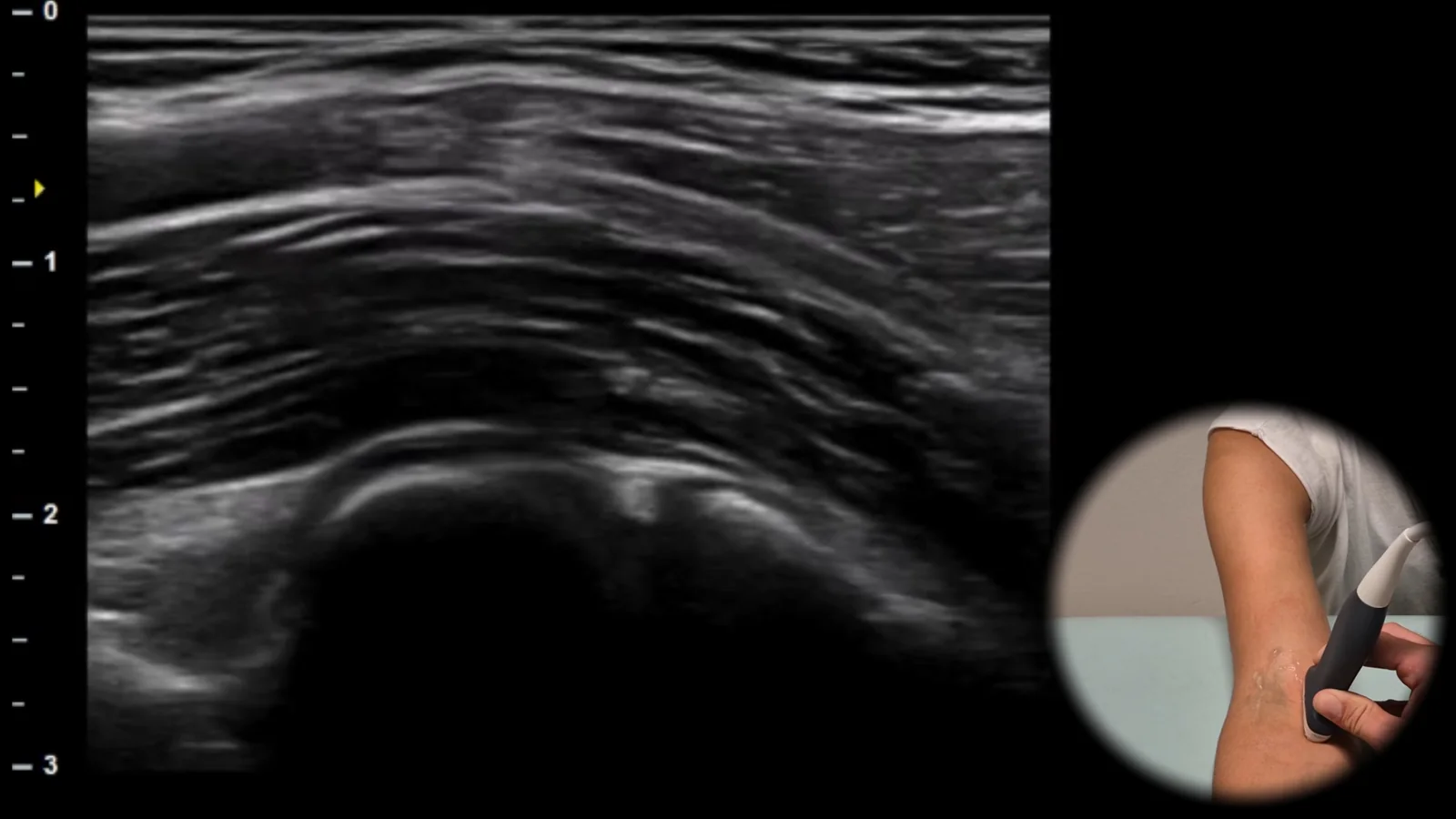

Figura 3. Vista ventrale, piano sagittale, lato ulnare
- c: cartilagine, f: liquido intra-articolare. Scansione longitudinale dell’articolazione omeroulnare con valutazione della fossa coronoidea e del recesso sinoviale anteriore.
- La scansione ulnare longitudinale mostra l’articolazione omeroulnare, la fossa coronoidea e il recesso sinoviale anteriore.
- Completa la valutazione ventrale con l’esame della porzione ulnare dell’articolazione.
Figura 3. Vista ventrale, piano sagittale, lato ulnare. c: cartilagine, f: liquido nell’articolazione del gomito
Sezione ecografica longitudinale della porzione ulnare anteriore dell’articolazione del gomito. Mostra l’articolazione omero-ulnare, in particolare la trochlea humeri e il processus coronoideus ulnae. Valutiamo la rima articolare, la fossa coronoidea e il recesso sinoviale anteriore, dove può accumularsi liquido (f). Tra i tessuti molli circostanti, in questa proiezione sono visibili principalmente il m. brachialis e il m. pronator teres.
Nota clinica
In questa proiezione, ricerchiamo principalmente un versamento articolare nell’area del recesso sinoviale anteriore.
